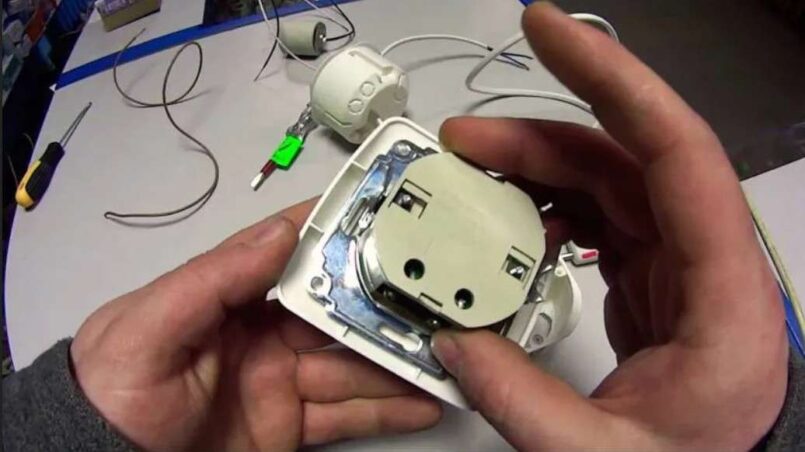

Как безопасно установить бескорпусный диммер в старую розетку: расчет глубины подрозетника и организация охлаждения симистора

Если вы задумались об установке диммера в уже существующую розетку, то, скорее всего, хотите получить гибкое управление светом без глобальной переделки электрики. Это разумно: монтаж в существующую розетку позволит сэкономить время и деньги, но таит в себе подводные камни. Особенно когда речь идет о бескорпусных модулях — то есть встраиваемых решениях, у которых отсутствует внешний радиатор. Правильная оценка глубины подрозетника и организация охлаждения симистора определяют, будет ли установка безопасной и долговечной, или диммер начнет перегреваться и откажет уже через несколько месяцев.

В этой статье я подробно разберу, как подойти к установке: от выбора места и измерений до конкретных методов теплоотвода и практических фишек при замене розетки на диммер. Будет и техническая сторона — допустимая мощность диммера в подрозетнике, конвекция внутри монтажной коробки, тепловые потери симистора — и советы для тех, кто хочет сделать Trailing edge dimmer retrofit или установить Flush mount dimmer module в ограниченное пространство.

Почему выбирают бескорпусный диммер и в чем риск

Бескорпусный диммер привлекателен компактностью: модуль занимает меньше места за лицевой панелью и выглядит аккуратно. Такие модули часто позиционируют как встраиваемые диммеры без радиатора — экономия места и аккуратный внешний вид. К тому же современные симисторные регуляторы мощности умеют работать с разными нагрузками и дают плавное затемнение как для ламп накаливания, так и для многих LED-драйверов при правильном подборе.

Однако компактность имеет обратную сторону. Симистор, управляющий током, выделяет тепло. В открытом пространстве это тепло уходит в воздух, но при монтажe в закрытой установочной коробке 45 мм без дополнительных мер появляются риски: перегрев диммера, ухудшение работы электроники и сокращение срока службы. Перегрев диммера — не только причина поломок, но и источник повышенного пожароопасного риска при неправильной установке или превышении мощности.

Именно поэтому важно думать не только о том, что модуль поместится в штробу, но и как организовать теплоотвод для симистора и обеспечить достаточную глубину подрозетника для вентиляции. Простыми словами: компактность — хорошо, но безопасность превыше всего.

Нормы, размеры и ограничения: что учитывать при монтаже в существующую розетку

Первое, что нужно сделать перед установкой — измерить глубину и диаметр вашей установочной коробки. Стандартные значения встречаются разные: есть коробки на 45 мм и более глубокие. Установочная коробка 45 мм часто встречается в квартирах советской постройки. Для современных модулей этого может быть недостаточно, особенно если диммер рассчитан на значительные мощности.

Кроме глубины коробки обратите внимание на ограничения по току для закрытого монтажа. Производители указывают допустимую мощность диммера в подрозетнике и максимальный ток; эти параметры зависят от конструкции модуля и условий охлаждения. Иногда заводской допуск предполагает установку лишь в открытом пространстве или с обязательным воздушным зазором.

Если вы планируете модернизацию проводки без штробления, то важно заранее оценить возможность разместить в коробке дополнительные элементы: клеммники, защитные устройства и сами провода. Нередко замена розетки на диммер требует перестановки контактов и добавления скруток, что увеличивает внутренний объем и влияет на конвекцию внутри монтажной коробки.

Минимальные рекомендации по глубине коробки

Минимальная рекомендуемая глубина зависит от модели диммера и его мощности, но есть эмпирические ориентиры. Для маломощных модулей до 200 Вт в некоторых случаях достаточно установочной коробки 45 мм, однако при нагрузках свыше 300–400 Вт стоит рассматривать коробки глубже 45 мм или использовать внешние решения теплоотвода. Для более мощных систем требуется параметр, близкий к 60 мм и выше, особенно если вы предпочитаете встраиваемый диммер без радиатора.

Если производитель указывает Minimum junction box depth for dimmer, обязательно следуйте этому значению. Игнорирование рекомендаций повышает риск Triac heating in wall box и неконтролируемого повышения температуры.

Как рассчитать глубину подрозетника: пошаговый подход

Расчет глубины подрозетника начинается с измерения существующей коробки и габаритов диммера. Дальше — несколько простых шагов, которые помогут понять, хватит ли места и канет ли тепло без доработок.

• Шаг 1. Снимите лицевую панель и измерьте реальную глубину коробки от лицевой плоскости стены до задней стенки.
• Шаг 2. Измерьте высоту и толщину диммера, учитывая зазоры для проводов и клеммников. Добавьте не менее 10 мм запаса для безопасной укладки проводов.
• Шаг 3. Суммируйте высоту диммера и запас. Если итог больше глубины коробки, потребуется короба большей глубины или другой способ монтажа.
• Шаг 4. Оцените рабочую мощность: посчитайте суммарную мощность подключаемых светильников. Сверьте с допустимой мощностью для выбранной модели и с допустимой мощностью диммера в подрозетнике по рекомендациям производителя.
• Шаг 5. Проверьте маркировку: есть ли указание на необходимость радиатора или конкретный режим установки для закрытого монтажа.

Если вы хотите сделать Trailing edge dimmer retrofit и нацелены на LED-освещение, учтите, что многие LED-драйверы создают нелинейную нагрузку, что увеличивает тепловые потери симистора. В таких случаях разумно брать запас по глубине и по допустимой мощности.

Охлаждение симистора в ограниченном пространстве: варианты и практическая реализация

Тепло — главный противник бескорпусного диммера. Симистор работает в цикле коммутации, при снижении мощности на нем рассеивается энергия; эти тепловые потери симистора нужно отводить. Как это сделать, если у вас обычная установочная коробка 45 мм и нет возможности углубиться? Есть несколько приемов, которые можно комбинировать.

• Использование корпуса розетки или металлической подложки как теплоотвода. Если коробка металлическая и заземлена, грамотное крепление теплоотвода к корпусу может передать часть тепла в стену. Но это работает только если металическая коробка рассчитана и подключена безопасно.
• Добавление небольшого фольгированного теплоотвода или термопрокладки между симистором и задней стенкой коробки. Теплоотвод для симистора в виде тонкой фольги снимает часть тепла, но требует аккуратной изоляции и надежной электротехнической реализации.
• Организация вентиляции: если есть возможность сделать отверстие вентиляции в нише или установить модуль в коробке с доступом воздуха, конвекция внутри монтажной коробки улучшится. Это не всегда возможно без штробления, но иногда достаточно вывести зазор под рамкой.
• Выбор диммера с меньшими тепловыми потерями или с использованием другой топологии (например, более современные схемы с низкими Rds(on)).
• Ограничение подключаемой мощности: порой проще уменьшить суммарную нагрузку на диммер, чем пытаться поставить радиатор в маленькую коробку.

Важно: дополнение радиатора внутри закрытой коробки может быть неэффективно, если нет пути для отвода тепла наружу. Радиатор сглаживает температуру симистора, но если воздух в коробке нагревается, эффект будет ограничен. Поэтому ключевой момент — не просто наличие радиатора, а способ, с помощью которого тепло уходит из коробки наружу.

Практические приемы для встраиваемого диммера без радиатора

Если вы установили встраиваемый диммер без радиатора и коробка неглубокая, попробуйте сочетание следующих мер: уменьшите суммарную нагрузку, улучшите контакт между симистором и задней стенкой через теплоотводную прокладку, оставьте небольшой зазор для естественной конвекции и обеспечьте правильную проводку, чтобы снизить дополнительные источники тепла. При этом не забывайте следовать рекомендациям производителя и не закрывать вентиляционные каналы.

Таблица: ориентиры глубины коробки, мощности и мер охлаждения

Выбор компонента и подготовка: на что обратить внимание при замене розетки на диммер

Замена розетки на диммер — это не простая перекладка лицевой панели. Выбирая модуль, сравните следующие параметры:

• Номинальный ток и максимальная мощность под нагрузкой типа, который вы используете. Для ламп накаливания и галогенов значения иные, чем для LED.
• Тип управления: Leading edge или Trailing edge. Trailing edge dimmer retrofit чаще лучше для LED-источников и создает меньше шума.
• Габариты модуля и требуемая минимум глубина коробки. Если указан Minimum junction box depth for dimmer — это обязательный ориентир.
• Наличие встроенной защиты от перегрева и перегрузки. Некоторые модули просто отключаются при перегреве, что может спасти от пожара.
• Инструкция производителя по способу монтажа: допускается ли закрытый монтаж, нужен ли радиатор и т. д.

Перед началом работ отключите питание на линии и убедитесь в отсутствии напряжения тестером. Сохраняйте запасы по длине проводов, чтобы удобно подключать к клеммам диммера. При модернизации проводки без штробления постарайтесь минимизировать скрутки и использовать соответствующие клеммники, чтобы не создавать лишнего объема и не ухудшать конвекцию внутри коробки.

Список инструментов и материалов

• Тестер или мультиметр
• Отвертки и набор ключей
• Теплопроводящая термопрокладка или тонкий фольгированный теплоотвод
• Изоляционная лента и клеммники
• Диммер с подходящими параметрами и документацией
• При необходимости — металлическая установочная коробка большей глубины

Пошаговая инструкция по безопасной установке

Дальше — практическая последовательность действий, которая поможет вам выполнить монтаж в существующую розетку аккуратно и безопасно.

1. Отключите питание в щитке и пометьте группу, над которой будете работать.
2. Снимите имеющуюся розетку, освободите коробку и измерьте глубину подрозетника.
3. Сравните габариты выбранного бескорпусного диммера с измерениями. Если модуль не помещается, рассмотрите замену на коробку большей глубины или другой модуль.
4. Подключите провода согласно схеме производителя. Используйте качественные клеммники, избегайте ненадежных скруток.
5. Установите термопрокладку или теплоотвод между симистором и задней стенкой коробки, если это предусмотрено вашей схемой охлаждения.
6. Оставьте небольшой воздушный зазор и аккуратно уложите провода, чтобы не прижимать модуль плотно к стенкам.
7. Проверьте крепление и подключение, включите питание и проведите тест под реальной нагрузкой. Измерьте температуру поверхности коробки и диммера спустя 10–20 минут работы.
8. Если температура превышает допустимые значения, уменьшите нагрузку или доработайте теплоотвод. В случае сильного нагрева остановите эксплуатацию и пересмотрите схему.

Типичные ошибки и как их избежать

Частые проблемы при установке бескорпусного диммера в существующую розетку связаны с недостаточной глубиной коробки, неправильной оценкой суммарной нагрузки и пренебрежением теплом. Рассмотрим основные ошибки и как их предотвратить.

• Ошибка: установка мощного диммера в коробку 45 мм без мер по охлаждению. Решение: либо уменьшить нагрузку, либо установить коробку большей глубины, либо использовать модуль с меньшими тепловыми потерями.
• Ошибка: плохо сделанные скрутки и размещение проводов, которые создают лишний объем тепла. Решение: использовать клеммники и укладывать провода аккуратно, избегая создания плотных пучков.
• Ошибка: игнорирование рекомендаций производителя относительно ограничения по току для закрытого монтажа. Решение: строго придерживаться технической документации.
• Ошибка: установка диммера рядом с другими источниками тепла. Решение: планировать расположение, учитывая соседние приборы и возможные потоки теплого воздуха.

Таблица: проверка после монтажа — что измерять и какие значения считать нормой

Когда стоит обратиться к электрику: границы самодеятельности

Если вы не уверены в расчетах допустимой мощности диммера в подрозетнике или в безопасности модернизации проводки без штробления, лучше вызвать специалиста. Квалифицированный электрик подскажет, нужен ли переход на более глубокую коробку, правильно ли подобран модуль и нет ли скрытых проблем с заземлением и защитой. Это особенно важно при высоких нагрузках и в старых домах, где проводка может не соответствовать современным требованиям.

Кроме того, электрик поможет учесть нюансы: ограничения по току для закрытого монтажа, необходимость установки дополнительных автоматов или корректного подключения нулевого проводника. Помните, что экономия на проверке и установке может стоить дороже в будущем.

Коротко о совместимости с LED и смешанными нагрузками

Многие современные диммеры рассчитаны на работу с LED-лампами, но совместимость зависит от конкретной комбинации диммер-лампа. Симисторный регулятор мощности может неправильно взаимодействовать с некоторыми LED-драйверами, что приводит к шуму, мерцанию и увеличенным тепловым потерям. Trailing edge dimmer retrofit чаще лучше для LED, но и здесь нет гарантии на 100% совместимость.

Прежде чем окончательно ставить диммер, проверьте его работу с реальными лампами, которые будете использовать. Лучше всего протестировать при мощности 50–75% предполагаемой нагрузки и посмотреть на поведение системы через 15–20 минут работы.

Короткие англоязычные термины для поиска и выбора модулей

Если будете искать европейские или международные модули, полезны следующие запросы и понятия: Trailing edge dimmer retrofit — для современных LED-решений; Triac heating in wall box — чтобы понять проблемы нагрева симистора; Flush mount dimmer module — если нужен бескорпусный модуль для встраивания; Minimum junction box depth for dimmer — критичный параметр, который обязательно учитывать при подборе.

Практический кейс: замена стандартной розетки на бескорпусный диммер в комнате с точечными светильниками

Представим ситуацию: у вас установочная коробка глубиной 45 мм, к ней подключено 8 точечных светильников по 6 Вт каждый — суммарно 48 Вт LED. Вы выбрали встраиваемый диммер без радиатора, заявленный для 20–250 Вт. На бумаге все хорошо, но есть нюансы.

Сначала замерим глубину и убедимся, что модуль помещается с запасом 10 мм. Затем проверим совместимость диммера с LED-модулями: подключаем 2–3 лампы и тестируем диммирование, затем полную цепь. Если при 100% состояния есть шум или мигание, нужно сменить модуль на trailing edge. Далее оставляем небольшую термопрокладку и аккуратно укладываем провода, чтобы не перекрывать вентиляционные зазоры. После включения проверяем температуру: в норме для такой нагрузки нагрев должен быть минимален. В этом кейсе коробка 45 мм приемлема благодаря низкой суммарной мощности, но при увеличении числа светильников или мощности следует сразу выбирать коробку глубже 50–60 мм.

Советы в формате чек-листа перед окончательной установкой

• Измерьте глубину подрозетника и сравните с габаритами модуля.
• Посчитайте суммарную мощность подключаемых светильников и сверяйте с допустимыми значениями.
• Проверьте совместимость диммера с вашими лампами — предпочтительнее тест перед установкой.
• Подготовьте теплоотвод или термопрокладку, если диммер бескорпусный.
• Используйте качественные клеммники и аккуратно укладывайте провода, чтобы не ухудшать конвекцию внутри монтажной коробки.
• Измерьте температуру после 15–30 минут работы на реальной нагрузке.
• При повышенном нагреве уменьшите нагрузку или замените модуль на вариант с меньшими тепловыми потерями.

Заключение

Установка диммера в существующую розетку возможна и часто оправданна, но требует вдумчивого подхода. Бескорпусный диммер экономит место и выглядит аккуратно, но симисторный регулятор мощности выделяет тепло, которое нужно отвести. Глубина подрозетника — ключевой параметр; если у вас установочная коробка 45 мм, для малых нагрузок это может быть допустимо, но для более мощных цепей потребуется большая глубина или дополнительные меры охлаждения.

Практическое правило: оцените суммарную мощность, проверьте совместимость с лампами, соблюдайте рекомендации производителя по Minimum junction box depth for dimmer и ограничениям по току для закрытого монтажа. При невозможности увеличить глубину используйте комбинацию термопрокладок, качественной укладки проводов и, при необходимости, уменьшайте допустимую нагрузку. Если остались сомнения в расчете или состоянии проводки, привлеките профессионального электрика — это дешевле и безопаснее, чем устранять последствия перегрева позже.

Соблюдение этих простых правил поможет вам безопасно провести Trailing edge dimmer retrofit или иную модернизацию света, избежать Triac heating in wall box и получить удобное, надежное управление освещением без лишних рисков.
