Пошаговая инструкция: как проверить проводку в старой квартире мультиметром без паники

Старая квартира вызывает смешанные чувства: высокая потолки, знакомые щелчки в стенах и… сомнения в проводке. Если вы живёте в хрущевке или в панельном доме, проверка проводки мультиметром — важный навык. Это не обязательно работа про «всё сломать или дорого заплатить». С правильными знаниями вы сможете понять, где проблема — в розетке, в распределительной коробке или в самом кабеле, и когда нужно срочно звать электрика.

В этой статье я подробно расскажу, как проверить электропроводку в старой квартире мультиметром, какие режимы применять, какие признаки неисправностей искать и какие правила безопасности соблюдать. Всё по делу, без воды. Читайте внимательно, действуйте осторожно и не беритесь за то, в чём не уверены.

Почему важно проверять проводку в старой квартире

Старая квартира — это не только ностальгия. Это нередко алюминиевая проводка, скрутки под слоем побелки, проводка проложенная без заземления и кабель с заниженным сечением. Эти факторы повышают риск перегрузок, искрения и даже пожара. Именно поэтому диагностика проводки мультиметром должна стать частью подготовки перед ремонтом, перед подключением мощных приборов или при появлении нестабильного напряжения.

Проверив кабель и провода, розетки и выключатели, распределительную коробку и электрощит, вы получите картину состояния сети. Иногда проблема очевидна — обрыв провода в стене или плохой контакт в скрутках. В других случаях потребуется более тщательная прозвонка цепи и измерение падения напряжения под нагрузкой.

Какие объекты проверки и что от них ожидать

Перед тем как браться за мультиметр, пройдёмся по списку мест, которые нужно проверить. Это позволит составить план работ и не пропустить важного.

• Старая квартира — хрущевка, панельный дом: стены могут скрывать скрутки и проводку из алюминия.
• Алюминиевая проводка: склонна к окислению контактов, требует особого внимания к визуальной части и контактам в щите.
• Кабель и провода: важно знать маркировку и сечение, это влияет на допустимую нагрузку.
• Розетки и выключатели — частые источники плохого контакта и искрения.
• Распределительная коробка (распаечная коробка): место скрытых соединений и потенциальных проблем.
• Электрощит — автоматы и УЗО: убедитесь в целостности защитных устройств и правильной схеме подключения.

Каждый из этих объектов требует своей методики проверки, и в статье мы разберём конкретные действия для каждого случая.

Инструменты и режимы — что нужно для проверки

Мультиметр — ключевой инструмент. Лучше цифровой мультиметр, но можно использовать и аналоговый при правильной работе. Помимо него пригодятся щупы, тестовая нагрузка и вспомогательные инструменты: индикаторная отвертка, изолента, отвертки и перчатки.

Важно знать, какие режимы мультиметра что делают. Ниже — таблица с основными режимами и назначением.

Если нужно измерить сопротивление изоляции серьёзно, обычный мультиметр может быть недостаточен. Для измерения сопротивления изоляции используют мегаомметр. О нём поговорим отдельно.

Правила безопасности перед началом работ

Электричество опасно. Даже простая проверка без соблюдения правил может привести к ударам током или короткому замыканию. Прежде чем взять мультиметр, выполните базовые шаги безопасности.

• Обесточивание квартиры — отключите автоматы в электрощите перед работой с проводами. Это главный шаг.
• Отсутствие напряжения — проверьте, что питание действительно снято, с помощью вольтметра или индикаторной отвертки.
• Техника безопасности при работе с электричеством — работайте в перчатках, одной рукой при возможности, не касайтесь голыми руками оголённых жил.
• Индикаторная отвертка — используйте как вспомогательный инструмент, но не полагайтесь на неё полностью.
• Если сомневаетесь — зовите электрика. Лучше переплатить, чем рисковать здоровьем и имуществом.

Даже при полной уверенности сохраняйте здравый смысл: не работайте во влажной одежде, не ставьте щупы на клеммы одной рукой, используйте изолированные инструменты. Если предстоит вскрывать распределительную коробку под слоем штукатурки, приготовьтесь к неожиданностям: скрутки, провода, которые натянуты и повреждены.

Пошаговая проверка: как мультиметром проверить проводку в хрущевке

Далее — практическая последовательность. Я разбил её на логические этапы, чтобы вы могли следовать шаг за шагом и не путаться. Помните о безопасности: отключайте питание, где нужно, и возвращайте в норму только после проверки.

1. Визуальный осмотр и подготовка

Перед тем как брать мультиметр, проведите визуальную проверку: откройте щиток, осмотрите автоматы и УЗО, загляните в доступные распаечные коробки, проверьте розетки и выключатели на следы нагрева и следы искрения. Обратите внимание на коричневые или почерневшие места, запах палёной изоляции, рыхлые клавиши и люфтающие розетки.

Запишите, где какие автоматы стоят, какие комнаты и линии за что отвечают. Это поможет при дальнейшем определении фазы и нуля, а также при поиске обрыва.

2. Проверка наличия напряжения и определение фазы и нуля

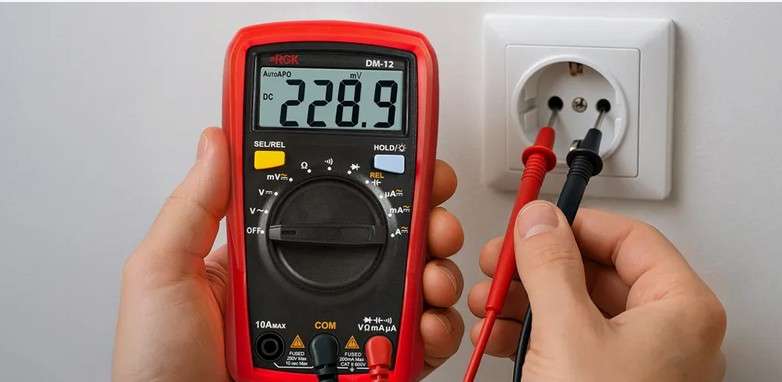

Если вы хотите определить фазу и ноль в розетке или в щите, включите мультиметр в режим измерения напряжения. Перед этим убедитесь, что контакты щупов установлены в позиции для измерения Вольт. Измеряйте между разными контактами: фаза — ноль, фаза — земля, ноль — земля.

Типичные значения: фаза — ноль около 220±10% В; фаза — земля схоже; ноль — земля близко к 0 В, но в старых домах может быть небольшое напряжение из-за плохого контакта в нуле. Помните, что определение фазы следует делать при включённом напряжении и осторожно.

3. Прозвонка проводов мультиметром и поиск обрыва

Прежде чем прозванивать, обязательно обесточьте цепь. Установите мультиметр в режим прозвонки или на низкие Омы. Подключите один щуп к одному концу провода, второй — к другому. Если прибор зуммерит, жиль цела. Если тишина — есть обрыв или плохой контакт.

Прозвонка цепи особенно полезна для поиска обрыва провода в стене. Начинайте от щита и постепенно двигайтесь по ветке: розетка, распаечная коробка, выключатель. Если в распаечной коробке слышно прерывистый или высокий омметрический результат, вероятен плохой контакт в скрутках.

4. Поиск короткого замыкания (КЗ)

Короткое замыкание ищут в двух режимах. Первое — визуально и по запаху. Второе — с помощью мультиметра: при отключённых автоматах можно измерять сопротивление между фазой и нулём, между фазой и землёй. Очень низкое сопротивление указывает на КЗ. Но будьте внимательны: при наличии конденсаторов в цепи или электронике показания могут вводить в заблуждение.

Если вы подозреваете КЗ в конкретной ветке, отключите приборы и поочередно отключайте нагрузки, чтобы локализовать короткое. При необходимости используйте тестовую нагрузку — например, лампу накаливания — чтобы увидеть, где сеть падает под нагрузкой.

5. Проверка целостности жилы и контактных соединений

Для окончательной проверки жилы выполните измерение сопротивления в Омметре. Сравните измерение на соседних участках одной и той же ветки. Резкий рост сопротивления указывает на плохой контакт, окисление или частичный обрыв. Особенно это актуально для алюминиевой проводки, где окисление алюминия даёт повышенное сопротивление контакта.

В распаечных коробках проверьте каждую скрутку. Слабо затянутые или окисленные скрутки часто дают симптомы: искрение, нагрев, перебои в работе электроприборов. Если обнаружили окисление алюминия, не пытайтесь просто подтянуть — лучше заменить соединение с использованием подходящей клеммной колодки для алюминия или вызвать специалиста.

6. Проверка заземления (PE-проводник)

Проверка заземления проводится в режиме измерения напряжения и при отключённой нагрузке. Измерьте напряжение между фазой и землёй, между нулём и землёй. Идеально ноль-земля должно быть близко к 0 В. Если между корпусом прибора и землёй есть напряжение, заземление отсутствует или плохо выполнено.

Для более точной проверки используйте тестер или омметр, измеряя сопротивление между точкой заземления и местом подключения к общему контуру заземления. Нормой для контура заземления считается сопротивление ниже допустимого по нормам, но для этого лучше привлекать квалифицированного электрика с сертифицированным оборудованием.

7. Измерение сопротивления изоляции

Измерение сопротивления изоляции важно для оценки состояния изоляции кабелей. Обычный мультиметр часто не способен корректно измерить высокие значения изоляционного сопротивления, поэтому для этого применяют мегаомметр. Однако простыми проверками мультиметр в режиме Ом может показать грубые проблемы: близкие к нулю значения между проводниками намекают на пробой изоляции.

Если у вас нет мегаомметра и есть подозрение на плохую изоляцию, не экспериментируйте. При обнаружении влаги в коробке или при подозрении на пробой изоляции обратитесь к специалисту.

8. Проверка падения напряжения под нагрузкой

Чтобы проверить падение напряжения, подключите тестовую нагрузку — лампу накаливания или бытовой прибор известной мощности — и измерьте напряжение в розетке в спокойном состоянии и под нагрузкой. Сильное падение напряжения означает плохое сечение провода, плохую скрутку или длинную ветку с недостаточным сечением.

Запишите результаты: какие значения до нагрузки и при нагрузке. Это пригодится при замене проводки или при оценке необходимости распределения нагрузки по линии в период ремонта.

Таблица: режимы, примеры измерений и ожидаемые результаты

Типичные проблемы старой проводки и способы их выявления

Понимание типичных неисправностей помогает быстрее их находить. Ниже — основные проблемы, их признаки и какие тесты провести.

• Обрыв провода в стене: проявляется как полная потеря питания в одной точке; выявляется прозвонкой цепи.
• Плохой контакт в скрутках: периодические отказы, искрение, нагрев. Проверяется омметром и визуальным осмотром.
• Окисление алюминия: повышенное сопротивление контакта, нагрев. Часто встречается в алюминиевой проводке.
• Перегрузка сети: срабатывание автоматов при включении нескольких приборов; измеряется токами и оценкой суммарной мощности.
• Искрение в розетке: характерный запах и шум, можно обнаружить при отключении питания и осмотре контактов.
• Заниженное сечение провода: частые перегревы и падение напряжения под нагрузкой. Проверяется измерением падения напряжения и по расчету допустимой нагрузки.

Для многих проблем окончательное решение — замена проводки или замена соединений на современные клеммы. Особенно это касается алюминиевых жил и низкого сечения проводов.

Практические советы и частые ошибки

Ниже — набор коротких советов, которые экономят время и защищают вас от типичных ошибок при диагностике.

• Не работайте с током в сети без необходимости. Для прозвонки цепи отключайте питание.
• Не доверяйте только индикаторной отвёртке. Она удобна, но даёт много ложных результатов.
• Если мультиметр показывает «бесконечность» при прозвонке, попробуйте снять крышку розетки и проверить провод напрямую.
• Не пытайтесь «запаять» алюминиевые жилы обычными методами. Для алюминия нужны специальные переходные клеммы и материалы.
• При проверке падения напряжения фиксируйте показания до и под нагрузкой. Это даст представление о реальных потерях.

Когда нужно вызывать электрика

Не все можно и нужно делать самостоятельно. Есть ситуации, когда от вашей инициативы больше вреда, чем пользы. Зовите электрика в следующих случаях:

• Наличие искрения или следов горения в розетках и распределительных коробках.
• Сильное и постоянное падение напряжения под нагрузкой.
• Подозрение на пробой изоляции или влажность в распаечных коробках.
• Неисправности в щите, связанные с автоматами и УЗО, которые вы не умеете корректно диагностировать.
• Если вы не уверены, как безопасно обесточить или проверить конкретную линию.

Квалифицированный электрик обладает опытом и инструментами, которых у вас может не быть, например, мегаомметром, токовыми клещами и знаниями по нормам электробезопасности.

Полезные чек-листы и команды действий

Выкладываю короткие чек-листы, которые удобно распечатать или сохранить в телефоне и проходить шаг за шагом.

• Чек-лист перед началом
  • Проверил визуально щит и розетки
  • Отключил соответствующие автоматы
  • Убедился в отсутствии напряжения индикаторной отвёрткой и мультиметром
  • Подготовил щупы, перчатки и инструменты
• Чек-лист при прозвонке цепи
  • Установил режим прозвонки
  • Прозвонил от щита до каждой розетки и выключателя
  • Пометил места с повышенным сопротивлением или обрывом
• Чек-лист при проверке под нагрузкой
  • Измерил напряжение до подключения нагрузки
  • Подключил тестовую нагрузку (лампу)
  • Измерил напряжение под нагрузкой
  • Записал падение и решил, нужен ли ремонт

Англоязычные аналоги и полезные поисковые фразы

Если вы захотите почитать англоязычные руководства или посмотреть видеоруководства, используйте эти фразы для поиска. Они помогут найти качественные материалы и дополнительные инструкции.

• Wiring inspection multimeter
• Old apartment electrical testing
• Continuity test
• Circuit troubleshooting

Материалы на английском часто содержат схемы и примеры измерений, которые можно адаптировать под конкретную ситуацию в вашей квартире.

Заключение

Проверка проводки мультиметром в старой квартире — выполнимая задача, если действовать планомерно и безопасно. Начните с визуального осмотра, подготовьте инструменты, обесточьте цепь и выполняйте прозвонку проводов мультиметром, поиск обрыва и коротких замыканий, проверку целостности жилы, определение фазы и нуля, проверку заземления, измерение сопротивления изоляции и проверку падения напряжения под нагрузкой. Помните, что алюминиевая проводка и старые скрутки требуют повышенного внимания, а в сомнительных ситуациях лучше пригласить профессионала. Берегите себя и своё жильё — грамотная диагностика проводки экономит деньги и снижает риски.
