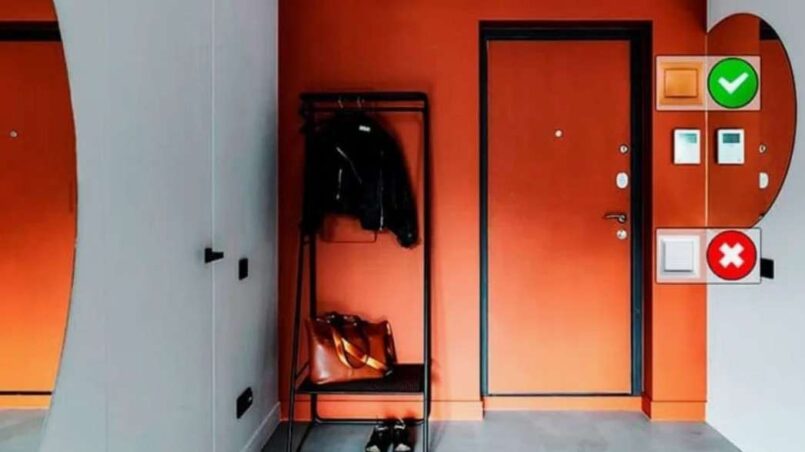

Мастер-выключатель у входной двери: как «выключить все» с помощью схемы на магнитном пускателе

Хотите, чтобы уходя из дома, можно было одним движением руки выключить свет, часть розеток и обеспечить аварийное отключение электропитания? Эта задача решается просто и надёжно с помощью мастер-выключателя, собранного на магнитном пускателе. В статье разберём, зачем такой рубильник нужен, как работает схема самоподхвата контактора, какие детали понадобятся, как правильно подключить кнопки «Стоп» и как сохранить электробезопасность при установке. Текст живой, практический и рассчитан на тех, кто хочет понять устройство и обоснованно принять решение либо подготовиться к работе с электриком.

Я расскажу на понятном языке, какие варианты есть, что можно включить в зону «выключить все у входной двери», как организовать дистанционное отключение групп розеток и как сделать так, чтобы система работала корректно в экстренных ситуациях — например для аварийного отключения электропитания. В конце будут схемы, таблицы с компонентами и алгоритм работ.

Зачем нужен мастер-выключатель у входной двери

Многие замечали: выходишь из квартиры, включаешь замок, но по привычке перебегают мысли — свет ли я выключил, выключил ли утюг, плита отключена? Главный рубильник в квартире, размещённый у входной двери, даёт простой ответ — один рычаг или кнопка «выключить все» и дом обесточен в нужных зонах. Такой подход экономит время, снижает риск пожара и даёт спокойствие.

Кроме бытового удобства, мастер-выключатель решает конкретные задачи: организует аварийное отключение электропитания в аварийных ситуациях, позволяет быстро обесточить группу розеток или всю квартиру при необходимости, а также интегрируется в систему энергосбережения. Для формального обозначения такой схемы часто используют термин Emergency power off (EPO) system или Total house shutoff switch.

Стоит различать механический главный рубильник и схему на магнитном пускателе. Механический рубильник — простое решение, но при нём сложнее реализовать дистанционное управление, управление по логике или автоматическое обесточивание отдельных групп. Схема на магнитном пускателе (контакторе) предоставляет гибкость: можно оставить критические цепи под питанием и отключать только то, что нужно.

Что такое магнитный пускатель и почему он подходит

Магнитный пускатель, или контактор, это электрический аппарат, предназначенный для коммутации цепей переменного тока под нагрузкой. В быту его чаще используют для управления освещением, двигателями или группами розеток, когда требуется дистанционное или автоматизированное включение и отключение.

Основная причина применения контактора для мастер-выключателя — разделение силовой и управляющей цепей. Силовую часть берёт на себя пускатель, а управление осуществляют низковольтные кнопки и цепи управления. Это безопаснее и удобнее, чем переключать большие токи вручную в узком щите.

Контактор позволяет реализовать схему самоподхвата контактора, при которой одна нажатием кнопка «Пуск» включает пускатель, а встроенный вспомогательный контакт удерживает обесточивание включённым до тех пор, пока не будет нажата кнопка «Стоп». Такой алгоритм делает систему интуитивной и надёжной.

Основные элементы системы

Система мастер-выключателя на магнитном пускателе собирается из нескольких базовых компонентов. Ниже приведён список и пояснение роли каждого элемента.

• Магнитный пускатель (контактор) — коммутирующий аппарат для силовой линии.
• Главный рубильник — вводной автомат или рубильник в электрощите для защиты цепи.
• Кнопка «Пуск» (momentary) — для однократного включения системы.
• Кнопка «Стоп» без фиксации — нормально замкнутая кнопка для разрыва цепи управления.
• Вспомогательный (самоподхватный) контакт контактора — для удержания состояния включения.
• Предохранители, УЗО и автоматические выключатели — для защиты цепей и безопасности.
• Провода в подходящем сечении и клеммные колодки.
• Опционально: модуль дистанционного управления или умного дома для дистанционного отключения групп розеток.

Если коротко: магнитный пускатель делает «тяжёлую работу» по разрыву и замыканию питания, а кнопки и вспомогательные цепи обеспечивают удобство управления и безопасность. При этом важно правильно подобрать пускатель по номинальному току и используемому напряжению катушки.

Таблица: типовой набор компонентов

Принцип работы: схема самоподхвата контактора

Схема самоподхвата контактора — это базовый приём для управления, где одно нажатие кнопки «Пуск» включает контакт и удерживает его включённым через вспомогательный контакт, а кнопка «Стоп» разрывает цепь и отключает питание. Ниже объясню подробно, как это организуется.

Условно цепь управления состоит из питающего провода низкого напряжения (например, 230 В или 24 В, в зависимости от катушки пускателя), кнопки «Пуск», нормальнозамкнутой кнопки «Стоп» и катушки контактора. Сначала цепь разомкнута. Короткое нажатие на кнопку «Пуск» подаёт питание на катушку. Когда катушка сработала, вспомогательный контакт контактора замыкается и шунтирует кнопку «Пуск», поддерживая питание катушки. При этом кнопка «Стоп», будучи нормально замкнутой, остаётся частью цепи; её нажатие разрывает цепь и отключает катушку.

Такая схема удобна тем, что обеспечивает надёжное удержание состояния и мгновенное отключение при нажатии «Стоп». Ниже описаны шаги подключения на уровне логики.

Пошаговая логика работы

1. Подача питания на цепь управления от выделенного автомата.
2. Кнопка «Пуск» подаёт питание на катушку контактора при удерживании.
3. Вспомогательный контакт контактора замыкается и удерживает питание катушки после отпускания кнопки «Пуск» (самоподхват).
4. Кнопка «Стоп» без фиксации, будучи нормально замкнутой, разрывает цепь при нажатии и отключает пускатель.

Таблица: терминалы и подключения (упрощённо)

Подключение цепи управления освещением и розеток

Достаточно частый сценарий: требуется, чтобы мастер-выключатель отключал освещение и определённые группы розеток, но оставлял под напряжением холодильник, сеть сигнализации и другие критические потребители. Для этого распределяют цепи по группам и подключают их через силовые контакты контактораи или через отдельные пускатели.

Схема на магнитном пускателе позволяет сделать гибкое управление: один контактор может отключать все группы освещения одновременно, а для розеток предпочтительно использовать отдельный контактор или релейный модуль, если важно раздельное управление. Дистанционное отключение групп розеток удобно реализовать через дополнительный модуль или умный реле с возможностью физического выключения контактора.

Цепь управления освещением обычно строят так, чтобы одновременное отключение не влияло на систему безопасности дома. Например, аварийное освещение оставляют через отдельный автомат и не подключают к мастер-выключателю.

Пример подключения одной группы освещения

1. Фаза с ввода идёт на вход силового контакта контактора.
2. Выход контактора — к автомату группы освещения и далее к распределительной линии.
3. Цепь управления: через автомат защиты цепи управления — кнопка «Пуск» — вспомогательный контакт — катушка.
4. Кнопка «Стоп» без фиксации ставится в разрыв питания катушки и должна быть доступна у входной двери.

Кнопки: как правильно и где ставить

Кнопка «Стоп» без фиксации — ключевая деталь. Она должна быть нормально замкнутая, то есть при обычном состоянии цепь замкнута, а при нажатии разрывается. Именно поэтому часто говорят «Нормально замкнутая кнопка для разрыва цепи». Это обеспечивает самое быстрое и предсказуемое отключение: любое нажатие — немедленное размыкание и отключение контактора.

Иногда встречается заблуждение о параллельном подключении кнопок «Стоп». Параллельное подключение кнопок используют для кнопок «Пуск» или для создания альтернативных путей включения. Для «Стоп» правильный подход — последовательное соединение нормально замкнутых кнопок, так любая из них разомкнёт цепь. Я подчеркну: параллельное подключение кнопок «Стоп» ослабляет безопасность, его не применяют для аварийного отключения.

Если нужно несколько точек отключения у входа и в коридоре, ставьте несколько нормально замкнутых кнопок в серию. Для комфорта можно добавить индикатор работы и блокировку от случайных нажатий.

Normally closed stop button circuit / Нормально замкнутая схема кнопки «Стоп»

В международной терминологии это называется normally closed stop button circuit. Такая логика обязательна для функций Emergency power off (EPO). Смысл прост: цепь управления катушкой проходит через NC-кнопку, и её размыкание обесточивает катушку.

Как выбрать магнитный пускатель и главный рубильник

Выбирать контактор нужно, исходя из суммарного тока подключённых нагрузок и типа сети (однофазная или трёхфазная). Для освещения и розеток в квартире часто достаточно однофазного контактора на 25–40 А, но если у вас электрическая плита или мощные нагрузки, потребуется трёхфазный или более мощный аппарат.

Обратите внимание на напряжение катушки: 230 В — удобно, так как доступно прямо в щите, 24 В — предпочтительнее с точки зрения безопасности для управляющей цепи, но требует дополнительного трансформатора. Наличие вспомогательных контактов NO/NC важно для схемы самоподхвата и индикации.

Главный рубильник в квартире — это ещё одно звено защиты и контроля. Его можно оставить механическим для полной физической изоляции, а контактор использовать как рабочий «выключатель», который легко интегрируется в умный дом и дистанционное управление. Главное — не дублировать функции так, чтобы они конфликтовали в экстренной ситуации.

Таблица: параметры выбора

Пошаговая инструкция установки (общая, для понимания процесса)

Далее — общий план действий. Это не замена работы квалифицированного электрика, но даст понимание, что и зачем делается при монтаже мастер-выключателя на магнитном пускателе.

1. Подготовка: отключите ввод питания перед работой. Убедитесь, что вы понимаете схемы и требования безопасности.
2. Разметка: решите, какие группы вы хотите отключать мастером, какие оставить постоянно под напряжением.
3. Выбор компонентов: подпишите и приобретите магнитный пускатель нужного номинала, кнопки, вспомогательные контакты, автоматы и УЗО.
4. Монтаж в щите: установите контактор в электрощит, подведите силовые линии через него. Подключите вводную фазу к входу контактора, выход на групповые автоматы.
5. Цепь управления: соберите цепь с автоматом питания цепи управления, кнопкой «Пуск», кнопкой «Стоп» (NC), катушкой контактора и самоподхватом через вспомогательный контакт.
6. Защита и маркировка: установите предохранители или автомат для цепи управления, обозначьте все клеммы и вынесите кнопку «Стоп» у входной двери в удобном месте.
7. Проверка работы: включите питание, проверьте работу «Пуск» и «Стоп», проверьте отключение каждой подключённой группы. Убедитесь в корректной работе автоматов и УЗО.
8. Документирование: зафиксируйте схему в щите и оставьте инструкции для домочадцев.

Особое внимание уделите правильному сечению проводов и надёжным клеммникам. Ошибки в силовой части недопустимы.

Частые ошибки и как их избежать

Практика показывает, что основные проблемы возникают из-за неверного подбора контактора, неправильного подключения кнопок и игнорирования требований безопасности.

• Неправильный выбор номинала контактора — он перегревается при длительной нагрузке. Решение: считать суммарный ток и выбрать с запасом.
• Параллельное подключение кнопок «Стоп» для аварийной функции — ослабляет защиту. Решение: ставить NC-кнопки в серию.
• Отсутствие автомата или УЗО на цепях — риск поражения. Решение: соблюдайте нормативы и ставьте защиту.
• Игнорирование нейтрали и заземления при распределении — может привести к ложным срабатываниям и опасным подключениям. Решение: продумывайте трассировку и маркировку проводов.

Лучшее решение — привлечь квалифицированного электрика для финальной сборки и сдачи системы в эксплуатацию. Самостоятельный монтаж возможен при уверенных навыках в электрике, но ответственность остаётся высокой.

Дистанционное отключение и интеграция в умный дом

Если хочется, чтобы помимо физического мастер-выключателя была возможность дистанционно выключить часть квартиры, можно интегрировать контактор с модулем умного дома. Это даёт опцию дистанционного отключения групп розеток через приложение или голосовое управление.

Важно: физическая кнопка «Стоп» и схема EPO должны оставаться приоритетными. Удалённое управление удобно для комфорта, но в экстренной ситуации требуется мгновенное физическое отключение. Поэтому архитектура должна предусматривать приоритет физической схемы и запрещать удалённое включение, если сработала аварийная кнопка.

Для удалённого управления используйте только проверенные релейные модули, которые способны управлять катушкой контактора и выдерживать длительные импульсы. Также продумайте контроль состояния (индикация включения/выключения) и блокировки от ложных команд.

Примеры схем (текстовое описание)

Ниже приведу два упрощённых примера, чтобы вы поняли, как выглядят схемы на практике. Необходимость профессиональной проработки со схемой и расчётом нагрузок остаётся обязательной.

Пример 1. Однофазная квартира — мастер для освещения и розеток

Силовая цепь: Вводная фаза (L) → силовой контакт магнитного пускателя → выход на групповые автоматы освещения и розеток. Ноль проходит напрямую к группам и через УЗО.

Управление: питание цепи управления с автомата → кнопка «Стоп» (NC) → кнопка «Пуск» (NO) → катушка контактора A1/A2 → вспомогательный контакт контактора шунтирует кнопку «Пуск» для самоподхвата. Кнопку «Стоп» выносят у входной двери.

Пример 2. Оставляем холодильник под питанием

Силовая цепь разделяется: фаза для холодильника идёт не через контактор, а напрямую через автомат; фаза для остальной квартиры — через контактор. Таким образом, при нажатии «выключить все у входной двери» холодильник остаётся в сети, а остальное обесточено.

Сравнение вариантов: контактор против механического рубильника

Готовый набор терминов (для быстрого копипаста в теги)

Коротко о нормативной части и безопасности

Любая работа с вводом и распределением электроэнергии подпадает под правила электробезопасности. Устанавливайте все защитные аппараты (автоматы, УЗО), соблюдайте сечения проводов и правила заземления. Для систем Emergency power off обязательны нормально замкнутые кнопки «Стоп» и доступность точки отключения. До выполнения работ убедитесь, что схема согласована с действующими нормами вашего региона или выполнена квалифицированным специалистом.

При монтаже избегайте самодельных соединений, используйте клеммники и маркируйте провода. Проверьте работу всей схемы несколькими тестами перед введением в эксплуатацию, имитируя сценарии включения и аварийного отключения.

Заключение

Установка мастер-выключателя у входной двери на базе магнитного пускателя — решение удобное и гибкое. Оно позволяет одним действием организовать аварийное отключение электропитания, дистанционно управлять группами розеток и контролировать освещение, при этом сохраняя приоритет критических потребителей. Схема самоподхвата контактора делает управление интуитивным, а нормально замкнутые кнопки «Стоп» обеспечивают мгновенное размыкание цепи в аварийной ситуации. Главное — правильно подобрать аппарат по току и напряжению, грамотно организовать цепи управления и защиту, а при сомнениях привлечь квалифицированного электрика. Следуя этим правилам, вы получите безопасную и удобную систему «выключить все у входной двери», которая прослужит много лет и действительно сэкономит нервы и время.
