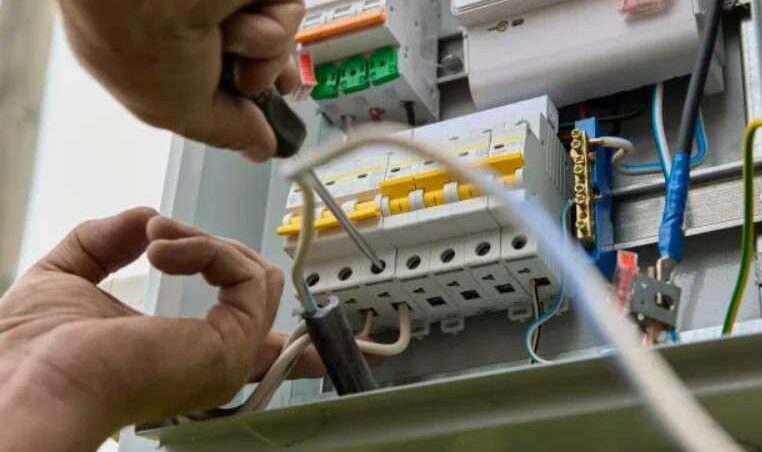

Топ-5 ошибок при монтаже электрощита и как их избежать — практическое руководство для домашних мастеров и начинающих электриков

Эта статья для тех, кто собирается браться за монтаж распределительного щита в квартире или доме, для тех, кто уже делает сборку электрощита и хочет избежать типичных проблем, и для тех, кто просто хочет понимать, что может привести к пожару или частым отключениям. Я расскажу про реальные ошибки монтажа электрощита, покажу признаки проблем и дам работающие способы, как избежать ошибок в электрощите. Все объяснения простым языком, с примерами и конкретными рекомендациями, которые легко применить на практике.

Не буду перечислять очевидные вещи, а сосредоточусь на тех моментах, которые чаще всего упускают из виду, даже электрики с опытом. Мы пройдём шаг за шагом: сначала топ-5 ошибок, потом симптомы и способы проверки, затем пошаговая инструкция и практические приёмы для надёжной сборки. В тексте вы найдёте термины вроде УЗО, дифавтомат, шина N и PE, клеммник, а также советы по проверке динамометрическим ключом и опрессовке кабеля. Читайте внимательно, это реально сэкономит вам время и деньги, а иногда и спасёт дом.

Почему это важно: последствия ошибок при монтаже электрощита

Ошибки монтажа электрощита приводят не только к раздражающим отключениям, но и к более серьёзным последствиям. Неправильный выбор номиналов автоматов, плохая затяжка контактов и грязь внутри щита могут вызвать нагрев, искрение и, в худшем случае, пожар. Перегрузка по нулю и земле или использование одного провода на несколько клемм создают скрытые пути тока, которые сложно диагностировать без правильной проверки.

Кроме того, неправильный монтаж снижает срок службы оборудования, повышает вероятность ложных срабатываний УЗО или дифавтомата и приводит к потере гарантии на часть компонентов. Для владельца квартиры это означает неоправданные расходы и постоянные вызовы электриков. Поэтому лучше потратить немного времени на правильную сборку электрощита изначально.

Топ-5 ошибок электрика при сборке электрощита

Здесь собраны самые распространённые ошибки монтажа электрощита. Я дал каждой ошибке понятное объяснение, признаки, почему это опасно, и краткие рекомендации, как избежать её при монтаже распределительного щита.

Ошибка 1: неправильный выбор номиналов автоматов

Часто автоматы подбирают «по пальцу» или ориентируются на то, что было в старой схеме. Это приводит к тому, что автомат не защищает реальные жилы или же отключается без причины. Неправильный номинал может позволить длительное перегрузочное состояние, которое не приводит к срабатыванию, но перегревает проводку.

Как избежать: сделать точный расчет нагрузки, учитывать форму токов инrush при включении техники, выбирать автоматы по типу характеристики (B, C, D) в зависимости от потребителей. Всегда сверять сечение жилы и номинал автомата, чтобы автомат срабатывал при реальной перегрузке, а не при нормальных пусковых токах.

Ошибка 2: плохая затяжка контактов

Плохая затяжка — это одна из самых скрытых, но опасных ошибок. Контакт с высокой электрической сопротивляемостью греется при нагрузке, появляется локальное нагревание, которое со временем разрушает соединение. На панели это проявится как потемнение, запах гари или выбивание автомата при незначительных нагрузках.

Как избежать: использовать проверку динамометрическим ключом и придерживаться рекомендованного момента затяжки производителя. Не полагайтесь на «всё плотно» на глаз или руками, особенно при работе с медными и алюминиевыми жилами. Регулярная проверка и подтяжка в профилактические сроки сокращают риск.

Ошибка 3: использование одного провода на несколько клемм

В попытке сэкономить или при нехватке проводов некоторые соединяют одну жилу на две клеммы, просто перебросив её. Это делает контакт ненадёжным, создаёт механическое напряжение на жилу и может привести к ослаблению и нагреву. Кроме того, при обслуживании такая «экономия» вводит в заблуждение — нельзя понять, куда уходит провод.

Как избежать: всегда использовать отдельную жилу на каждую клемму, при необходимости делать ответвления через клеммники или специальные распределительные устройства. Если проводов много, используйте шины и клеммники по назначению и не совмещайте жилы вручную.

Ошибка 4: отсутствие маркировки и схемы

Без схемы и маркировки проводов любой ремонт превращается в рулетку. Не помеченные провода увеличивают время диагностики, повышают риск ошибочного подключения и неверных манипуляций. Это критично при аварийных работах и при обслуживании другим специалистом.

Как избежать: с самого начала наносите маркировку на провода и на дин-рейке у автоматов. Соблюдайте порядок подключения по схеме и оставьте схему внутри крышки щита или в документам у владельца. Маркировка экономит время и защищает от человеческого фактора.

Ошибка 5: перегрузка по нулю и земле

Перегрузка по нулю и земле — ошибка, которая проявляется не сразу. При неправильном распределении нагрузок нейтральный провод может ложиться с большей силой, чем рассчитано. Это приводит к нагреву шины N и повышенному току утечки, что иногда вызывает ложные срабатывания УЗО или дифавтомата.

Как избежать: при проектировании выполнять расчет нагрузки на каждую фазу и на нулевую шину, при подключении строго разделять группы нагрузок, использовать шину N и PE правильно, избегая повторного заземления внутри распределительного щита без расчёта. При больших нагрузках стоит рассчитывать сечение жилы и вводить дополнительные нейтральные проводники.

Таблица: признаки ошибок и способы проверки

Таблица поможет быстро сопоставить проблему, признаки и практические действия для проверки и устранения. Она пригодится как контрольный чек-лист при приёмке работы после монтажа.

Типовые ошибки при монтаже распределительного щита — детальный разбор

Сейчас пройдёмся по списку типовых ошибок, которые вы найдете во многих щитках — как профессиональный электрик, так и домашний мастер должны уметь их распознавать и исправлять. Список ниже включает ошибки, которые часто встречаются вместе, и способы их предотвращения.

• Неправильный выбор номиналов автоматов — см. выше, важен расчёт нагрузки.
• Плохая затяжка контактов — используйте динамометрический ключ и протоколы затяжки.
• Использование одного провода на несколько клемм — недопустимо, используйте клеммники.
• Отсутствие маркировки и схемы — делайте пометки и оставляйте схему внутри щитка.
• Перегрузка по нулю и земле — балансируйте фазы, учитывайте ток утечки.
• Неправильное сечение провода — приводит к перегреву, всегда рассчитывайте сечение жилы.
• Грязь и стружка внутри щита — металл, пыль и опилки создают риск короткого и искрения.

Каждая из этих проблем имеет простое решение, если уделить внимание подготовке и контролю качества при монтаже. Немаловажно, чтобы инструмент был исправен, а материалы соответствовали нормам.

Практические советы: как избежать ошибок в электрощите

Здесь собраны конкретные приёмы, которые реально работают и легко внедряются в практику. Эти методы помогают минимизировать человеческий фактор и повысить надёжность щита на годы.

• Проверка динамометрическим ключом — обязательна для всех винтовых соединений. Это исключает «на глаз» и обеспечивает одинаковый момент затяжки для всех клемм.
• Опрессовка кабеля — стержневые наконечники и опрессовка снижают риск разрыва жилы и улучшают контакт. Применяйте наконечники НШВИ для медных жил соответствующего сечения.
• Наконечники НШВИ — используйте только сертифицированные, подходящие по сечению, не экономьте на них при многожильных кабелях.
• Порядок подключения по схеме — сначала шина PE, затем шина N, потом фазные автоматы. Это упрощает проверку и снижает вероятность ошибок при последующей эксплуатации.
• Расчет нагрузки — делайте его в рабочем листе или ПО, учитывая как постоянные, так и пиковые нагрузки. Не забывайте про энергоёмкие приборы и их пусковые токи.

Если вы делаете электромонтаж квартиры/дома своими руками, составьте чек-лист с этими пунктами и строго следуйте ему. Это сэкономит время при приёмке работы и убережёт от лишних вызовов мастера.

Частые вопросы и подробные ответы

Почему греется автомат

Автоматический выключатель греется, когда через него проходит ток, превышающий его номинал, или когда контакт внутри устройства имеет повышенное сопротивление. Нагрев может быть следствием неправильного выбора номинала, плохого контакта на вводе, плохой затяжки или износа самого автомата. Нагрев ускоряет деградацию пластика и контактов, что может привести к заклиниванию или искрению.

Что делать: сначала измерьте токи нагрузки, сравните их с номиналом автомата и с сечением жилы. Проверьте затяжку на вводных клеммах динамометрическим ключом. Если автомат старый или имеет признаки перегрева, замените его. При выборе нового автомата учитывайте тип характеристики, чтобы пусковые токи не вызывали ложных отключений.

Почему выбивает УЗО

УЗО и дифавтомат срабатывают при наличии тока утечки на землю. Основные причины срабатываний — утечка через изоляцию, неправильное подключение проводов (например, фаза на нуле), повреждённые приборы или влажность в розетках. Также УЗО может выбивать при несбалансированных фазах или при перегрузке нулевой шины.

Как искать: сначала отключите все потребители и включайте группы по очереди, чтобы локализовать проблемную цепь. Проверьте целостность изоляции мегомметром, особенно в местах ввода и у мощных приборов. Убедитесь, что шина N и PE правильно разделены и что нет повторного заземления в магистрали без расчёта. Для диагностики удобно использовать тест УЗО на щите.

Как правильно затягивать винты в щите

Правильная затяжка — это не «почти плотно», а строго по моменту. Для этого используют динамометрический ключ, который позволяет задать момент затяжки, соответствующий сечению жилы и типу клеммы. Обычно моменты указаны в техдокументации к аппаратам. Перетягивать винты нельзя, это повреждает клемму и жилу.

Практика: перед окончательной затяжкой снимите возможные оксидные слои на жилах, установите наконечники НШВИ и опрессуйте. Затягивайте в несколько этапов: сначала подровняйте винт, затем доведите до указанного момента. Ведите журнал протоколов затяжки, особенно при монтажах в многоквартирных домах.

Чем опасна стружка в щитке

Стружка, металлические опилки и пыль внутри щитка создают риск замыкания между контактами, особенно при вибрации или оседании пыли. Стружка также ухудшает теплоотвод и может стать причиной утечек тока. При попадании влаги вместе с опилками повышается шанс коррозии и образования токопроводящих мостиков.

Как избежать: тщательно очищайте щит перед монтажом, используйте пылезащитные кожуха при резке DIN-рейки, обязательно защищайте щит на время ремонтных работ. По завершении монтажа проведите визуальный осмотр и продуйте щит сжатым воздухом, если есть доступ к нему.

Как маркировать провода

Маркировка должна быть читаемой, стойкой к возрасту и теплу. Используйте термоусадочные трубки с нанесённым текстом, самоклеящиеся бирок-метки или лазерную маркировку. Система маркировки должна соответствовать схеме: номер линии, назначение, фаза. Наносите маркировку у ввода и у обоих концов проводов.

Важно: соблюдайте единый стандарт на объекте, например F1-FN для фазных линий, N1-Nn для нулевых, PE для защитного проводника. Внутри щита поместите схему с обозначением номеров автоматов и соответствующих им маркировок проводов. Это существенно упрощает обслуживание и уменьшает вероятность ошибки при переключениях.

Пошаговая инструкция для начинающих: сборка электрощита

Здесь — последовательность действий, которой можно придерживаться при монтаже распределительного щита в квартире или доме. Она учитывает безопасность и минимизацию типовых ошибок.

1. Подготовка проекта: расчет нагрузки и выбор автоматов. Выполните расчет нагрузки и определите номиналы автоматов и сечение жилы.
2. Подбор компонентов: автоматы, УЗО/дифавтомат, клеммники, шины N и PE, наконечники НШВИ.
3. Подготовка щита: очистка от стружки и пыли, установка DIN-рейки и крепёжных элементов.
4. Монтаж шин N и PE и закрепление клеммников. Проверьте правильное заземление и отсутствие повторного заземления без расчёта.
5. Прокладка кабелей по порядку подключения по схеме и маркировка каждой жилы.
6. Опрессовка кабеля и установка наконечников НШВИ на многожильные жилы перед клеммами.
7. Подключение автоматов и устройств, затяжка винтов динамометрическим ключом по моментам.
8. Первичная проверка: измерение сопротивления изоляции, проверка отсутствия короткого замыкания.
9. Функциональная проверка: включение поэтапно, измерение токов и проверка срабатывания УЗО и автоматов.
10. Оформление документации: схема, маркировка проводов, протоколы проверки и рекомендаций по обслуживанию.

Следуя этой инструкции, вы минимизируете риск допустить ошибки монтажа электрощита и получите щит, который просто и безопасно эксплуатировать.

Советы электрика: что взять с собой на объект

Если вы идёте выполнять монтаж распределительного щита, возьмите минимум инструментов и расходников, которые реально пригодятся. Это ускорит работу и повысит её качество.

• Динамометрический ключ с набором насадок, для точной затяжки винтов.
• Кримпер для опрессовки и набор наконечников НШВИ подходящих сечений.
• Мультиметр, мегомметр и токовые клещи для измерения токов и диагностики.
• Маркировочные материалы: термоусадочные трубки, бирки и маркеры.
• Запас автоматов, УЗО, клеммников и изоленты, чтобы не задерживать работу.

Эти простые подготовительные меры помогают избежать многих ошибок и быстро реагировать на непредвиденные ситуации в процессе монтажа.

Электробезопасность и обслуживание после монтажа

Правильная сборка — это лишь половина дела. Нужен план обслуживания: периодическая проверка затяжки, чистка щита и проверка работы защитных устройств. Регулярность проверок зависит от условий эксплуатации, но для жилого помещения проверку стоит проводить не реже одного раза в год.

Особое внимание уделяйте УЗО и дифавтоматам — тестируйте их штатными кнопками и проводите тест с током утечки при необходимости. Если вы обнаружили потемнение клемм или запах гари, не откладывайте вызов специалиста и замену повреждённых элементов. Повторное заземление и вмешательства в систему заземления должны выполняться только с расчётом и соответствующей документацией.

Частые ошибки при электромонтаже квартиры/дома — краткий чек-лист для приёмки работ

Перед подписанием акта приёмки работы проверьте следующие пункты. Это ускорит приём и убережёт от неприятных сюрпризов в дальнейшем.

• Есть ли схема щита и соответствуют ли номера автоматов маркировке проводов.
• Проведён ли расчёт нагрузки и совпадают ли номиналы автоматов с расчётом.
• Проверена ли затяжка винтов динамометрическим ключом и применялись ли наконечники НШВИ.
• Отсутствует ли стружка и мусор внутри щитка.
• Проверена ли целостность изоляции и отсутствие токов утечки, которые вызывают срабатывание УЗО.
• Соответствует ли сечение провода подключённой нагрузке, особенно на вводе.

Если хотя бы один из пунктов не выполнен, рекомендуется требовать исправлений до подписания приёмки.

Заключение

Ошибки монтажа электрощита встречаются часто, но большинство из них легко предотвратить, если подходить к делу системно. Неправильный выбор номиналов автоматов, плохая затяжка контактов, использование одного провода на несколько клемм, отсутствие маркировки и перегрузка по нулю и земле — это топ-5 ошибок электрика, которые мы детально разобрали. Применяйте чек-листы, делайте расчёт нагрузки, опрессовывайте кабели наконечниками НШВИ, используйте динамометрический ключ и не пренебрегайте схемой и маркировкой. Эти простые меры серьёзно повышают безопасность и надёжность щита, экономят время при обслуживании и снижают риск аварий и пожаров.

Если вы занимаетесь электромонтажом квартиры/дома или контролируете работу чужого мастера, держите этот материал под рукой и используйте его как практическое руководство. Безопасность электрики — это не только правила, это дисциплина и внимание к мелочам, от которых зависят жизни и имущество.
