Замена ТЭНа в стиральной машине: диагностика мультиметром, пошаговая разборка и установка нового нагревателя

Когда стиральная машина перестаёт греть воду, это всегда раздражает — и дома, и для мастера это одна из самых частых проблем. В этой статье я подробно объясню, как выполняется диагностика стиральной машины мультиметром, как правильно сделать прозвонка ТЭНа, как снять ТЭН и поставить новый, а также на что обратить внимание при разборке. Статья универсальна: подойдёт и для бытовых моделей Indesit, Ariston, Samsung, LG и прочих. Читайте спокойно, выполняйте работу по шагам и не спешите.

Кому пригодится эта инструкция и чего от неё ожидать

Если вы заметили ошибку нагрева воды, если машина не греет воду стиральная машина стала запускать циклы, но стирка остаётся холодной, или на дисплее появились коды, связанные с нагревом — эта инструкция для вас. Здесь вы найдёте практическую пошаговая инструкция ремонта с акцентом на безопасность, измерения мультиметром и правильную установку ТЭНа.

От вас потребуется базовый набор инструментов, мультиметр и желание сделать всё своими руками. Я объясню, как снять заднюю крышку стиралки, как выполнить слив воды перед ремонтом, как определить: обрыв цепи или короткое замыкание — и как избежать типичных ошибок при сборке.

Краткий список инструментов и запчастей

Прежде чем начинать разборку, подготовьте рабочее место и набор инструментов. Это сэкономит время и убережёт от лишних хлопот.

• Мультиметр с режимом измерения сопротивления и прозвонки.
• Набор рожковых и крестовых отвёрток, шестигранники по мере необходимости.
• Ключ для гайки ТЭНа (обычно 22–24 мм) или съёмник для нагревательного элемента.
• Ёмкость для слива воды, ветошь и медицинские перчатки.
• Новый ТЭН с уплотнителем, совместимый с моделью — для каждой машины свои посадочные размеры.
• Набор крепежа и новый уплотнитель — посадочное место ТЭНа (уплотнитель) всегда меняйте при замене нагревателя.
• При наличии — тестер утечки (мегомметр) для более точной проверки изоляции.

Основные признаки неисправности ТЭНа

Перед тем как разбирать машинку, полезно подтвердить тип неисправности. Ниже — таблица с типичными симптомами и вероятной причиной.

Безопасность и подготовка: что обязательно сделать перед ремонтом

Пожалуй, самый важный раздел. Перед любой работой отключите машину от сети и от водопровода. Даже при малейшем подозрении на утечку тока на корпус отключайте питание и не трогайте внутренние металлические части. Дальше порядка действий несколько:

• Отключите шнур питания от розетки и выключите автомат в электрощите.
• Перекройте воду и отсоедините заливной шланг.
• Слейте воду из барабана. Если программа не допускает слив, откройте аварийный слив или используйте сливной фильтр.
• Подготовьте сухую ровную поверхность и постелите тряпки для маленьких деталей.

Слив воды перед ремонтом — обязательный этап. Часто люди забывают, и при снятии задней крышки вода выливается прямо на пол и внутрь электроники. Сначала слейте воду в ёмкость через фильтр или аварийный слив.

Как проверить ТЭН мультиметром — простая и рабочая диагностика

Теперь к главному — Как проверить ТЭН мультиметром. Делать это удобно на снятом элементе, но первые замеры можно сделать и через клеммы после отключения питания.

Основные проверки мультиметром:

• Измерение сопротивления между двумя контактами ТЭНа — это даст представление о целостности нагревателя.
• Проверка на пробой: измерение сопротивления между контактами ТЭНа и корпусом бака — должно быть очень высоким (мультиметр обычно показывает «OL» или бесконечность).
• Прозвонка ТЭНа на предмет обрыва цепи или короткого замыкания — если есть звуковой сигнал мультиметра между клеммами, значит есть связь, и сопротивление видно.

Типичные значения сопротивления зависят от мощности ТЭНа. В таблице приведены ориентиры для бытовых нагревателей при сети 230 В:

Если мультиметр показывает «обрыв» (бесконечность), значит есть обрыв цепи внутри ТЭНа — элемент подлежит замене. Если между контактом и корпусом бака сопротивление низкое — это указывает на утечку тока или пробой, и ТЭН также нужно менять.

Пошаговая последовательность проверки мультиметром

Следуйте этому алгоритму, чтобы не ошибиться.

1. Отключите питание и убедитесь, что машина не подключена к сети.
2. Отсоедините клеммы ТЭНа — запомните расположение проводов или сфотографируйте.
3. Переключите мультиметр в режим измерения сопротивления (Ом) или прозвонки.
4. Померяйте сопротивление между двумя контактами ТЭНа — запишите результат.
5. Померяйте сопротивление между каждым контактом и корпусом бака — значения должны быть бесконечными или очень большими.
6. Если есть сомнения, повторите измерения после снятия ТЭНа.

Прозвонка ТЭНа: нюансы и распространённые ошибки

Прозвонка ТЭНа обычно понятна, но есть подводные камни. Например, датчики и электроника могут вносить свою индуктивность, поэтому лучше прозванивать при отключённых проводах от клемм. Также металл бака может давать ложные контакты из-за коррозии или грязи — очищайте контактные поверхности перед измерением.

Мультиметр не всегда покажет точную картину утечек. Для определения качества изоляции надо использовать мегомметр, но для бытовых ремонтов зачастую достаточно простых проверок мультиметром: если между клеммами и корпусом есть сопротивление в сотни или тысячи ом — это плохой знак.

Разборка стиральной машины: общая схема и важные моменты

Разборка стиральной машины начинается с простых внешних шагов и переходит к более тонким. Ниже — универсальная последовательность для большинства фронтальных и вертикальных моделей.

• Отключите питание и горячую/холодную воду. Слейте воду через аварийный слив или фильтр.
• Снимите верхнюю панель, если это необходимо, открутив винты на задней стенке или под панелью.
• Снятие задней крышки стиралки — часто именно через неё удобнее всего добираться до ТЭНа. Снимите все винты, выньте крышку аккуратно, отсоедините провода датчиков, если мешают.
• Осмотрите электропроводку: иногда обрыв или оплавление проводов вызывает те же симптомы, что и выход ТЭНа из строя.
• Если ТЭН расположен снизу в поддоне, открутите крепления и аккуратно поднимите машину, либо подложите доску с отверстием для доступа.

Совет: фотографируйте этапы разборки. Это сбережёт время при сборке и снизит риск ошибочного подключения проводов.

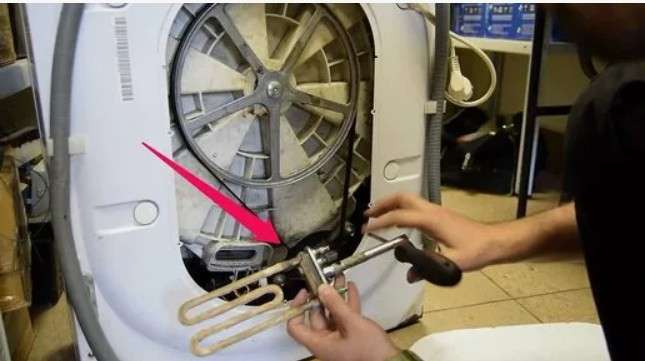

Как снять ТЭН — пошаговая инструкция

Как снять ТЭН подробно выглядит так. Процесс похож для большинства марок, отличия только в расположении и размере гайки.

1. Слейте воду перед ремонтом полностью. Откройте фильтр и слейте остатки в подготовленную ёмкость.
2. Снимите заднюю крышку или доберитесь до посадочного места ТЭНа через переднюю часть — в некоторых моделях доступ через люк фильтра.
3. Отсоедините провода от клемм ТЭНа и запомните последовательность проводки.
4. Ослабьте и снимите гайку крепления ТЭНа. Используйте специальный ключ или вороток. Иногда ТЭН держится сильнее из-за накипи — нагрейте место, если доступен, или аккуратно ударьте для ослабления.
5. Выньте ТЭН вместе со старым уплотнителем. Оцените состояние посадочного места ТЭНа (уплотнитель), очистите от нагара и отложений.

Если при вынимании ТЭНа из бака вы заметили сильный налёт или повреждение посадочного места, аккуратно зачистите поверхность, но не используйте жёсткие абразивы, чтобы не повредить отверстие под новый уплотнитель.

Замена ТЭНа своими руками: монтаж нового нагревателя

После снятия старого нагревателя подготовьте новый ТЭН и уплотнитель. Как правило, в комплекте с новым элементом идёт резиновая прокладка. Никогда не устанавливайте старую прокладку повторно — это частая причина подтеков и последующего повторного ремонта.

Порядок установки:

1. Проверьте новый ТЭН визуально на отсутствие дефектов, проверьте электроприводные клеммы.
2. Установите новый уплотнитель на посадочное место ТЭНа. Если уплотнитель твёрдый, смажьте его тонким слоем силиконового герметика для улучшения посадки.
3. Аккуратно вставьте ТЭН в отверстие, убедитесь, что прокладка сидит ровно и не зажата.
4. Затяните гайку крепления ровно, не перетягивайте — излишняя сила может повредить резьбу или деформировать прокладку.
5. Подключите провода к клеммам по фотографиям или записанному порядку.
6. Перед окончательной сборкой выполните тестовое подключение: включите питание, запустите короткую программу с сливом и нагревом, чтобы убедиться в отсутствии протечек и корректной работе нагрева.

Проверка нагревательного элемента после установки — обязательна. Используйте мультиметр, чтобы убедиться, что сопротивление в пределах нормы и нет пробоя на корпус.

Проверка и тестирование перед финальной сборкой

Не спешите собирать машину целиком, если вы не уверены в результате. Первичная проверка позволит избежать повторной разборки.

• Подключите питание и запустите короткий цикл с набором воды. Следите за протечками вокруг посадочного места ТЭНа.
• Если машина сразу выбивает автоматы, немедленно отключите питание — возможно, ошибка подключения проводки или дефект в новом ТЭНе.
• После начала нагрева мультиметр должен показывать постепенное потребление и стабильное сопротивление. Если при нагреве сопротивление изменяется сильно — есть проблема.
• Проверьте, исчезла ли ошибка нагрева воды в сервисном меню аппарата.

Специфика по брендам: что знать о Замена ТЭНа Indesit, ТЭН Samsung и других

Хотя базовые принципы одинаковы, у разных брендов есть свои нюансы. Например, у некоторых Indesit и Ariston ТЭН расположен внизу и закрыт декоративной панелью, у многих Samsung и LG доступ получают через заднюю крышку. Всегда сверяйтесь с модельной схемой или сервис-мануалом.

Рекомендации:

• Замена ТЭНа Indesit и Ремонт Ariston часто выполняются через заднюю крышку и требуют аккуратного доступа к хомутам патрубков.
• ТЭН Samsung и Запчасти LG: в фирменных моделях иногда используются крепления с резьбовой фланецной частью — обращайте внимание на посадочные размеры.
• Если вы не уверены в совместимости, заказывайте оригинальную деталь по каталожному номеру модели или выбирайте проверенных производителей.
• Если статья общая, лучше использовать: Замена ТЭНа в любой стиральной машине — универсальные шаги подходят почти всем.

Типичные проблемы после установки и как их решать

Даже при правильной замене случаются проблемы. Ниже — перечень частых симптомов и быстрые способы их устранения.

Когда менять ТЭН однозначно, а когда стоит проверить другие узлы

Иногда проблема не в самом нагревателе, а в управляющей плате, датчике температуры или термостате. Если мультиметр показывает нормальное сопротивление и отсутствие пробоев, но машина всё равно не нагревает — проверьте плату и реле, которые включают ТЭН. Диагностика стиральной машины требует комплексного подхода.

• Если Сопротивление ТЭНа в норме и нет утечек — смотрите на модуль управления и нагревательный реле.
• Если есть обрыв цепи или короткое замыкание — замена нагревателя своими руками обычно решает проблему.
• Если машина бьет током — приоритетно заменить ТЭН, затем проверить УЗО и заземление.

Профилактика и советы, чтобы ТЭН служил дольше

Нагревательные элементы изнашиваются от накипи и изоляционных проблем. Несколько простых привычек продлят срок службы ТЭНа.

• Используйте фильтры для воды, если в вашем регионе жёсткая вода — накипь сокращает срок службы нагревателя.
• Раз в год запускайте программу с лимонной кислотой или специальным средством для удаления накипи.
• Проверяйте состояние заземления и работоспособность УЗО — это защитит и технику, и вас.
• При замене всегда ставьте качественные запчасти — дешёвые аналоги быстрее выходят из строя.

Контрольный чек-лист перед началом работ

Чтобы не забыть важное, держите под рукой чек-лист. Он поможет сэкономить время и избежать опасных ошибок.

• Отключили питание и сняли пробки/автоматы.
• Перекрыли воду и подготовили ёмкость для слива.
• Сняли заднюю крышку стиралки или добралиcь до посадочного места ТЭНа.
• Зафиксировали расположение проводов (фото или пометки).
• Проверили ТЭН мультиметром: сопротивление и пробой на корпус.
• Подготовили новый ТЭН и уплотнитель, проверили посадочные размеры.
• После установки выполнили тестовый цикл и проверили отсутствие утечек.

Коротко о цене и выборе запчастей

Стоимость ТЭНа зависит от бренда, мощности и оригинальности. Оригинальные детали для Indesit, Ariston, Samsung, LG стоят дороже, но обеспечат точное соответствие посадочным местам и качественную сборку. Универсальные нагреватели иногда подходят, но требуют внимательной проверки размеров и креплений.

При покупке обращайте внимание на:

• Совместимость по каталожному номеру модели.
• Мощность и сопротивление, чтобы соответствовать электрическим характеристикам.
• Качество уплотнителя в комплекте.

Заключение

Замена ТЭНа в любой стиральной машине — задача вполне посильная для человека с минимальным набором инструментов и аккуратностью. Главное: действовать по шагам, внимательно измерять мультиметром, не экономить на уплотнителе и обязательно проверять систему на утечку тока. Если после всех проверок остаются сомнения в электронике или вы сталкиваетесь с постоянными выбиваниями автоматов, лучше пригласить специалиста.

Резюмируя ключевые тезисы: проверьте сопротивление ТЭНа и прозвонка ТЭНа мультиметром, убедитесь в отсутствии пробоя на корпус, выполните слив воды перед ремонтом, аккуратно выполните снятие задней крышки стиралки и демонтаж нагревателя, установите новый ТЭН с новым уплотнителем и протестируйте машину перед окончательной сборкой. Эти шаги снизят риск ошибок и продлят срок службы техники.
