Как разметить участок под фундамент без теодолита: египетский треугольник, веревки и лазерный уровень за 100 рублей

Разметка участка под фундамент часто воспринимается как задача для специалистов с приборами и сложной техникой. На практике большая часть работ выполнима своими руками и с минимальными затратами, если понимать базовые принципы и соблюдать порядок операций. В этой статье я покажу реальные методы: от классического египетского треугольника и веревочного треугольника 3-4-5 до самодельного лазерного уровня за 100 рублей. Поделюсь точными приёмами для разбивки осей фундамента, контроля диагоналей фундамента и вывода уровня ростверка без лазерного нивелира. Всё просто, ясно и применимо на даче или при строительстве дома своими силами.

Зачем нужна корректная разметка и какие ошибки дорого обходятся

Правильная разметка фундамента — это не прихоть. Ошибки при разметке превращаются в кривые стены, перекосы конструкции и дорогие исправления уже после заливки. Малейшее смещение углов приведёт к проблемам при укладке блоков, несоответствию дверных и оконных проёмов, дополнительным затратам на подрезку. Если вы хотите избежать этих проблем, уделите разметке достаточно времени и соблюдайте простые геометрические правила.

Задачи, которые решает разметка участка под фундамент: определить точные углы и размеры ленты, вывести оси под коммуникации, зафиксировать положение углов и контрольных точек для дальнейшей стройки. Грамотно выполненная разбивка осей фундамента экономит деньги и силы на каждом этапе возведения стены и крыши.

Что понадобится: недорогие инструменты и самодельные приборы

Полный комплект профессиональной геодезии стоит дорого, но для большинства частных объектов достаточно простых вещей. Ниже — список того, что реально нужно, и как сделать дёшево рабочие аналоги. Среди ключевых опций есть дешевая замена теодолиту и способ собрать лазерный уровень из указки.

• Рулетка 50 м — основной измерительный инструмент.
• Верёвка или бечёвка качественная — для веревочного треугольника 3-4-5 и натяжных линий.
• Колышки деревянные и металлические — для фиксации углов и обноски.
• Штырь-плуг или арматурный прут — для вбивания контрольных знаков в землю.
• Малый пузырьковый уровень и уровень-рыбка — для контроля горизонтальности обноски.
• Шнур с мелом — для быстрой разметки прямых линий.
• Перьевая отвес или простой груз на нитке — для вертикалей и привязки точек.
• Лазерный указатель и штатив, или самодельный держатель — для «лазерного уровня за 100 рублей».
• Калькулятор или смартфон с калькулятором — для вычислений по теореме Пифагора на практике.

Если хотите максимально бюджетно, можно ограничиться рулеткой, верёвкой, колышками и лазерным указателем. В следующих разделах объясню, как собрать «лазерный уровень из указки» и использовать его в полевых условиях.

Основные принципы: прямые углы, Pythagoras и египетский треугольник

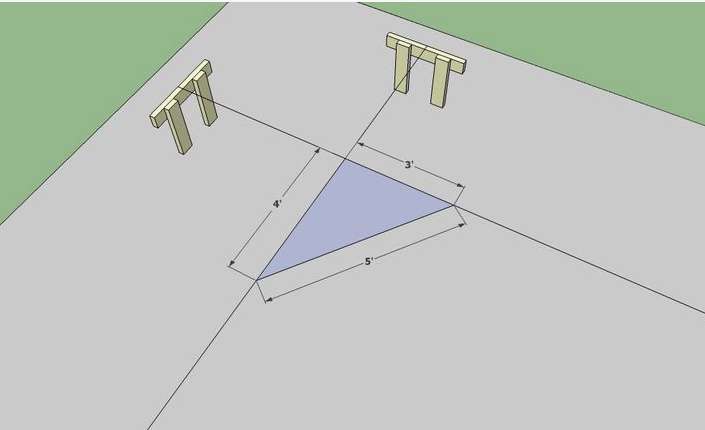

Разметка прямого угла на местности — ключевая операция. Самые надёжные и простые способы не требуют теодолита. Два классических приёма — это веревочный треугольник 3-4-5 и египетский треугольник. Принцип один: построить прямой угол через проверенные соотношения сторон.

Теорема Пифагора на практике используется так: если у вас прямоугольный треугольник с катетами a и b, гипотенуза c вычисляется по формуле c2 = a2 + b2. Для разметки удобно использовать целые соотношения 3-4-5 — при сторонах 3, 4 и 5 сантиметров треугольник гарантированно прямой. Умножив на любой коэффициент, получаем точные инструменты для полевых работ.

Египетский треугольник — это историческое название того же принципа. Простая практическая реализация: отложите по одной оси от угла расстояние x, по второй оси — другое, затем на нужном расстоянии закрепите третий шнур по формуле и получите прямой угол. Правило золотого сечения (для треугольника) иногда применяется для удобной разбивки длинных сторон: если нужно получить приятные пропорции при ориентации длинных зданий, можно использовать соотношение примерно 1.618. Это не замена точных геометрических измерений, но полезно для проектной эстетики и при выборе оптимальных соотношений сторон коттеджа или хозяйственных построек.

Таблица: базовые треугольники для разметки (мультипликаторы 3-4-5)

Эта таблица поможет быстро подобрать длины веревок для нужного масштаба. Для фундамента дома часто удобно использовать множители 10 или 20 — тогда измерения в метрах просты и понятны.

Пошаговая инструкция: как разметить фундамент своими руками

Ниже — подробный план действий для разметки под ленточный фундамент без теодолита. Инструкция рассчитана на прямоугольный план. Если у вас сложная форма — принцип сохраняется, но этапы будут повторяться для каждой стороны.

1. Подготовка площадки. Очистите участок от пней, кустарника и больших камней. Если есть существенные перепады рельефа, заранее отметьте контрольные урезы и примите решение о выемке или подсыпке.

2. Определите рабочую систему координат. Выберите точку отсчёта — обычно ближайшая и легко доступная точка границы участка. От неё отложите ориентиры по направлениям север/юг и восток/запад при помощи компаса или по солнцу.

3. Разбейте одну ось дома. От точки отсчёта отложите по земле рулеткой предполагаемую длину стороны и вбейте колышки в начальную и конечную точки. Это будет первая базовая ось.

4. Постройте прямой угол у одного из концов базовой оси. Здесь используем веревочный треугольник 3-4-5. От вбитого колышка (угла) отмерьте вдоль первой оси 3х, вбиваете временный колышек. От того же угла отмерьте перпендикулярно примерно 4х и тоже вбейте. Затем натяните верёвку между этими двумя колышками и измерьте диагональ — она должна быть 5х. Если диагональ больше или меньше, перемещайте вторую точку пока не получите 5х. Теперь у вас есть прямой угол.

5. Разбейка осей фундамента: от полученного угла отложите по обеим осям требуемые размеры вашего проекта. Вбейте колышки в местах углов. Соедините угловые колышки шнуром — это линии будущей обноски.

6. Контроль диагоналей фундамента (контроль). Измерьте обе диагонали прямоугольника — они должны быть равны. Если нет, откорректируйте положение колышков до равенства диагоналей с допуском 5-10 мм на каждый 10 м в зависимости от точности проекта.

7. Сделайте обноску своими руками: установите колышки на расстоянии 1–1.5 м от линий фундамента и натяните по ним горизонтальные шнуры на уровне верха будущей опалубки. Используйте пузырьковый уровень или водяной уровень для вывода одной плоскости. Колышки и обноска своими руками обеспечат удобство при выкопке траншей.

8. Проверьте уровни и высоты. Если у вас нет лазерного нивелира, применяется водяной уровень или самодельный лазерный уровень из указки. Для вывода уровня ростверка без лазерного нивелира удобно использовать воду и шланг: соедините прозрачный шланг и заполните его водой, выровняйте уровни по точкам — вода сама показывает одинаковую высоту. Это простой способ вывести одинаковый уровень по всей обноске.

9. Окончательная проверка. Пройдитесь по всем шнурам, подтяните узлы, перепроверьте диагонали фундамента, измерьте расстояния между параллельными линиями. Зафиксируйте все колышки дополнительными обвязками и метками на случай порывов ветра.

Пример расчёта для дома 6 x 9 метров с использованием 3-4-5

Предположим: план дома 6 м на 9 м. Делим размеры на 3 и 4 части: умножаем базовый 3-4-5 на 2 — получаем катеты 6 и 8, гипотенузу 10. Чтобы получить 6 и 9, используем масштабирование и контроль через диагонали.

Если при измерении диагональ меньше — сдвиньте одну из точек на соответствующую величину, пока диагонали не станут равны. Это практическая реализация теоремы Пифагора на практике и надёжная проверка прямоугольности.

Как сделать лазерный уровень из указки и собрать лазерный уровень за 100 рублей

Самодельный лазерный уровень из указки — это удобный инструмент для ориентирования линий и проверки прямоты на небольших расстояниях. Конечно, это не замена профессионального прибора по точности, но как временный или бюджетный вариант он вполне работоспособен.

1. Возьмите лазерную указку (красная) и маленький штатив или держатель. Часто такие указки можно купить по акции или найти в хозяйственном магазине за небольшие деньги. В комплект можно включить самоклеящуюся пузырьковую мини-уровень для контроля горизонтали.

2. Прикрепите уровень к корпусу указки с помощью двустороннего скотча, затем поместите указку на штатив. Закрепите глубину и направление так, чтобы луч был параллелен корпусу уровня. На практике подойдет маленькая пластина с винтом от фотоштатива. Это и будет ваша «лазерный уровень за 100 рублей».

3. Для выведения горизонтали используйте дальнюю точку и спереди вы ставите пузырёк по уровню; затем поворачиваете штатив, пока пузырёк не встанет по центру и луч не попадёт в нужную отметку на обноске. Для проверки вертикалей используйте отвес в сочетании с лучом.

Напоминание про безопасность: не направляйте лазер в глаза людям и животных. Красные указки низкой мощности безопаснее, но соблюдать осторожность обязательно.

Разметка под ленточный фундамент: нюансы и контрольные операции

Ленточный фундамент — самый распространённый вариант для частных домов. Здесь важны точность по оси и постоянная высота верха ростверка. Алгоритм похож на общий, но есть специализации.

• Отмечайте оси с учётом ширины ленты. Если проектная ширина фундамента 400 мм, линию наружной и внутренней границы проводите параллельно на соответствующем отступе от оси.
• Контроль диагоналей фундамента чаще всего проводится по наружным угловым меткам. При возможности замерьте диагонали внутреннего и наружного контура.
• Для вывода уровня ростверка без лазерного нивелира используйте водяной уровень: прозрачный шланг, заполненный водой. Метки на шланге по обеим сторонам покажут одинаковую высоту. Это простой и очень точный способ, если установить систему аккуратно.
• Во время рытья траншей обноска помогает сохранить размеры и защитить линии от смещения. Колышки и обноска своими руками делаются из строганных планок, скреплённых саморезами, и укрепляются контр-колышками.

Проверка и допуски: насколько точно нужно работать

Точность разметки зависит от типа фундамента и конструктивных требований. Для частного дома обычно достаточно допусков в пределах 10–20 мм при горизонталях и пару миллиметров на диагонали для каждого десятиметрового участка. Чем строже требования — тем тщательнее проверяйте диагонали фундамента (контроль) и используйте повторные измерения.

Бюджетная геодезия для стройки: что реально сэкономит время и деньги

Бюджетная геодезия для стройки — не про экономию на качестве. Это про разумный подбор методов: используйте простые и надёжные приёмы, тратя деньги только на то, что даст реальный эффект. Дешевая замена теодолиту — это комбинация рулетки, верёвок, лазерной указки и водяного уровня. Вместо дорогого прибора можно потратить время на повторные проверки и аккуратную фиксацию шнуров, что часто даёт даже более надёжный результат в полевых условиях.

Ниже — небольшой список, на чём не стоит экономить: качественные рулетки, надёжные колышки и хорошая бечёвка. Это те мелочи, от которых зависит точность и скорость работы. На чем можно сэкономить: на аренде профессионального теодолита для простых прямоугольных планов — при желании его заменит веревочный треугольник 3-4-5 и лазерный указатель.

Частые ошибки при разметке и как их избежать

• Неправильный выбор точки отсчёта. Решение: заранее продумайте удобное и стабильное место, которое не будет трогаться в течение всей стройки.
• Нехватка фиксации колышков. Решение: делайте запасные фиксаторы и укрепляйте колышки поперечными подпорками.
• Игнорирование контроля диагоналей фундамента (контроль). Решение: измеряйте диагонали несколько раз и корректируйте положение до окончательной фиксации.
• Неправильное использование самодельного лазерного уровня. Решение: проверяйте его точность на коротких дистанциях и не полагайтесь на него единственно; комбинируйте с водяным уровнем.

Практические приёмы, которые сэкономят ваше время

Небольшие хитрости делают работу быстрее и точнее. Привожу список, который проверен в полевых условиях.

1. Перед началом сделайте пробную сборку обноски на ровном участке и проверьте все шнуры на провисание.
2. Используйте яркую краску или мел для временной разметки линий — при сильном ветре или дожде вы быстро восстановите видимость.
3. Для длинных сторон используйте промежуточные контрольные точки каждые 5–10 метров — это облегчит натяжение шнуров и проверку прямолинейности.
4. При работе с лазерной указкой пометьте лазерную точку на дальнем колышке скотчем — это уменьшит погрешность попадания луча.

Как применять правило золотого сечения (для треугольника) в практических задачах

Правило золотого сечения (для треугольника) используется редко при строгих инженерных расчётах, но весьма полезно при проектировании эстетичных пропорций — например, расположении входной группы, крыльца или формы гаража. Если вы хотите получить «приятное глазу» соотношение длины и ширины пристройки, можно использовать коэффициент примерно 1.618. Для разметки это значит: если основная сторона дома 10 м, пристройка 6.18 м будет выглядеть гармонично. Это не влияет на несущую способность, но помогает при создании симпатичного фасада.

Дополнительные методы: веревочный треугольник, отвесы, шнуры с мелом

Веревочный треугольник 3-4-5 — это основа. Для больших размеров используйте масштабирование, описанное выше. Отвесы помогают точно переносить точку с уровня на уровень ниже или выше. Шнур с мелом — бесценный инструмент для мгновенной и ровной разметки траншеи, особенно для кирпичной кладки и внутренних перегородок.

Хештеги для социальных сетей и заметки для отчётности

Если вы планируете делиться результатами работы в соцсетях, используйте хештеги, чтобы поделиться опытом и найти полезные советы у других строителей:
#фундаментсвоимируками #египетскийтреугольник #разметкафундамента #бюджетнаястройка #геодезиябезприборов #лазерныйуказатель #стройкадача

Заключение

Разметка фундамента без теодолита — вполне реальная задача. Сочетая простые геометрические приёмы, такие как египетский треугольник и веревочный треугольник 3-4-5, с бюджетными инструментами — лазерным указателем и водяным уровнем — вы получите надёжную разбивку осей фундамента и контроль диагоналей фундамента. Колышки и обноска своими руками, аккуратная фиксация шнуров и регулярные проверки позволят избежать дорогостоящих ошибок при заливке ленточного фундамента. Теорема Пифагора на практике, правило золотого сечения (для треугольника) для эстетики и базовые навыки работы с рукояткой и уровнем — всё это даст вам уверенность в качестве разметки. Экономная, разумная и последовательная работа заменит дорогостоящую технику в большинстве частных случаев. Удачи на стройплощадке — и не забывайте фиксировать контрольные точки и делать повторные замеры.
